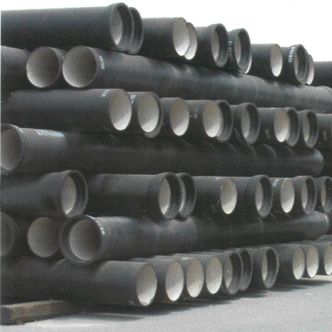

N1型接口離心鑄造球墨鑄鐵管（GB／T13295-1991）

離心鑄造球墨鑄鐵管適用于輸送水、煤氣及其他流體。球鐵管均采用柔性接口。按接口型式分為機械式、滑入式兩類。機械接口型式又分為N1型、x型和s型三種，滑入式接口型式為T型。

(1)尺寸和形狀

N1型膠圈機械接口

1-螺母 2-螺栓 3-壓蘭 4-膠圈 5-支撐圈 6-管體承口 7-管體插口

N1型接口球鐵管的尺寸

公稱口徑D_N

尺寸

承口法蘭盤外徑D1

螺孔中心圓直徑D2

承口內徑D3

A

C

P

1

F

R

a

M

螺栓孔

d

n/個

100

262

210

138

18

12

95

10

75

40

10°

45

23

4

150

313

262

189

100

6

200

366

312

240

13

11

77

250

418

366

293.6

21

12

83

300

471

420

344.8

14

13

85

8

350

524

474

3916

15

87

10

400

578

526

477.6

24

14

89

500

686

632

552

16

15

97

50

24

14

600

794

740

654.8

26

110

16

101

60

16

(2)外形

1)當管子在間距約為管長12／3的兩個臺架上滾動校驗時，球鐵管的直線度最大偏差ƒm(mm)不應大于管有效長度1(m)的1.25倍，即ƒm≤1.251。

2)球鐵管端面應與軸線相垂直。

(3)材質

球鐵管的材質應為鐵素體基體的球墨鑄鐵。在組織中應有-定數量的球狀石墨。

(4)力學和工藝性能

球鐵管的力學性能

公稱口徑D_N／mm	抗拉強度ób／MPa	屈服強度ó0.2／Mea	伸長率δ(％)
	≥
100～1 000	420	300	10
1200			7

注：
1.屈服強度僅在專門協定時或定貨中有規定的情況下適用。

2.球鐵管應能進行機械加工，球鐵管表面硬度不得大于230HBS。

球鐵管的水壓試驗

公稱口徑 D_N／mm	試驗壓力／MPa
	K8	K9		K10	K12		最高試驗壓力
≤300	4		5			10
350～600	3.2	4		5	7.2		8
700～1000	2.5	3.2		4	6		6
1200	1.8	2.5		3.2	4		4

注：用于輸送氣體的球鐵管應進行氣密性試驗，試驗以空氣為介質，試驗壓力不小于0.3MPa，也可根據供需雙方協議商定。
